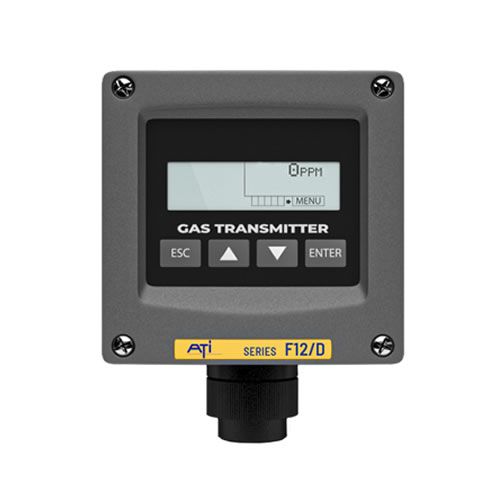

Transmetteur de gaz toxiques F12D et F12IS (sécurité intrinsèque)

Le F12D est doté d'un large écran LCD rétroéclairé qui affiche le gaz, la valeur mesurée avec l’unité et les états d'erreur ou d’alarme. Il dispose d’une sortie analogique 4-20 mA et de 3 sorties relais pour les asservissements. L'enregistreur de données interne stocke
les valeurs de gaz à des intervalles définis par l'utilisateur de 1 à 60 minutes. Il peut être alimenté en 24Vdc ou directement en 230Vac pour les applications locales de détection gaz fixe autonome.

Le F12IS - la version sécurité intrinsèque du F12D - est certifiée ATEX, IEC et UL/CSA pour une utilisation dans les zones à risques d’explosion. Il est surtout utilisé en tant que transmetteur gaz, ne dispose pas de relais d’alarme et dispose d’une carte de
communication HART en option.

La fonction Auto Test d'ATi dans le transmetteur de gaz toxiques F12D

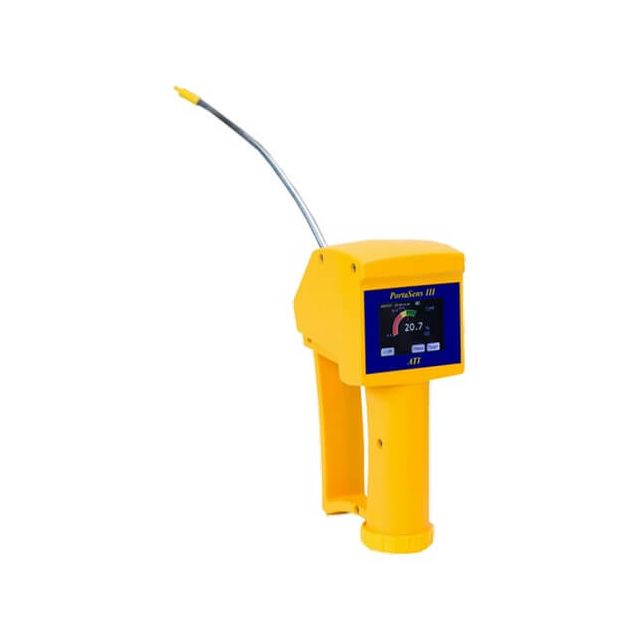

Les capteurs « Smart H10 » utilisés dans la gamme F12 contiennent les données d’étalonnages et peuvent être retournés séparément du transmetteur évitant ainsi une prestation sur site. Ils sont identiques à ceux du PortaSens, souvent utilisée conjointement
avec les détecteurs fixes pour d’éventuelles levées de doute.

La fonction Auto Test d'ATi vérifie automatiquement que la cellule fonctionne correctement, assurant ainsi l'intégrité du système de détection gaz. La réponse du capteur est vérifiée avec un échantillon de
gaz réel ou un interférant. Cette fonction peut être programmée et planifiée ou effectuée à la demande depuis le panneau de contrôle du transmetteur.

La durée de vie de l’Auto Test est d'environ 3 ans et ne nécessite pas d’étalonnage sur site ou en retour atelier. Au bout de 3 échecs successifs, le transmetteur F12 déclenche une alarme pour alerter l’utilisateur d’un problème de cellule nécessitant son remplacement.

Les caractéristiques techniques du transmetteur de gaz toxique F12D

• Gaz mesurés : Plus de 60 capteurs disponibles
• Type de capteur : Électrochimique
• Précision : ± 5 à 10 % de la valeur, limitée par les précisions du gaz d'étalonnage
• Répétabilité : ± 1% (électronique)
• Linéarité : ± 0,5 % (électronique)
• Dérive zéro : < 2 % de la pleine échelle par mois, non cumulée
• Dérive de l'échelle : Dépend de l'environnement, généralement moins de 3 % par mois
• Afficheur : Écran graphique LCD 96x32 rétroéclairé
• Commandes : Quatre boutons-poussoirs de type dôme
• Option Auto Test : En fonction du type de gaz du capteur et de la plage de pleine échelle
• Boîtier : Polycarbonate avec quincaillerie en acier inoxydable, résistant aux intempéries et à la corrosion
• Indice de protection : IP65
• Conditions d’utilisation :
  - Température : -30°C à +60°C (-10°C pour le capteur O2)
  - Hygrométrie : 10 à 95 % HR (sans condensation)
• Poids : 680 grammes
• Modèles pour le transmetteur F12D :
  - 12 à 30 VDC, sorties 4-20 mA, RS-232/485, & relais
  - 115 VAC, 50/60 Hz, sorties 4-20 mA, RS-232/485, & relais
  - 230 VAC, 50/60 Hz, sorties 4-20 mA, RS-232/485, & relais
• Modèle pour le transmetteur F12IS : 12 à 30 VDC, sorties 4-20 mA (protocole HART en option)
