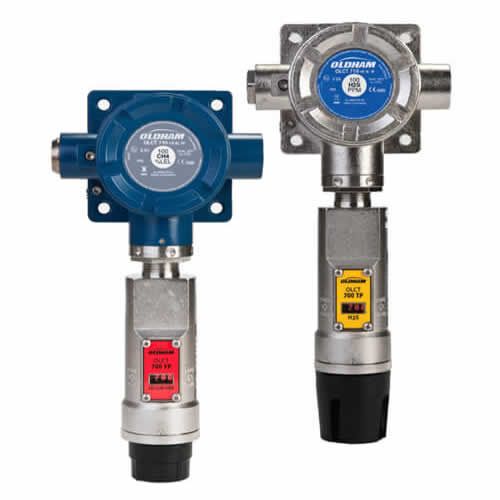

Détecteur gaz H2S semi-conducteur (sulfure d'hydrogène) - OLCT710 TP

La technologie semi-conducteur

Le détecteur gaz H2S semi-conducteur OLCT710 TP est un transmetteur gaz doté d'un microprocesseur conçu pour être utilisé avec une cellule semi-conducteur hautes performances en métal-oxyde à deux films fins : un film chauffant pour le maintien à température et un autre sensible à l’hydrogène sulfuré.

C’est une technologie de mesure particulièrement adaptée pour la mesure d’H2S quand il est souvent présent en plus ou moins fortes concentrations. Dans ce type d’environnements, les cellules semi-conducteurs seront bien moins affectées que des cellules électrochimiques, très sensibles à une présence de gaz plus ou moins importante.

Un détecteur gaz H2S aux multiples fonctionnalités

L'électronique du capteur est complètement protégée et immunisée contre la pénétration d'eau et la corrosion. La cellule semi-conducteur pré-calibrée en usine est enfichable et peut être aisément remplacée sur le terrain. L’accès à la maintenance se fait de manière non-intrusive au moyen d’un aimant. L’étalonnage et la configuration se font de manière intuitive à l’aide de menus détaillés.

Un afficheur LED reprend la mesure et l’état du détecteur qui dispose de deux signaux de sortie : une sortie analogique 4-20mA linéaire et une sortie série Modbus RS-485 pour un câblage en série de plusieurs appareils.

Alors qu’il est de plus en plus important que les systèmes de sécurité soient conformes et développés selon les exigences des normes de sûreté de fonctionnement, le détecteur gaz H2S semi-conducteur OLCT710 TP est certifié ATEX et SIL2 selon la dernière édition de la norme IEC 61508:2010.

Principaux avantages du détecteur gaz H2S semi-conducteur OLCT710 TP

• Excellente durabilité du capteur et de l’électronique
• Supporte de fortes concentration d’H2S même en continu
• Utilisation en conditions sévères : -40 / +75°C – 15 / 100% HR
• 2 signaux de sorties : 4-20 mA et RS485
• Etanche à l’eau (IP66)
• Certification ATEX & SIL2

D’autres cellules sont disponibles pour l’OLCT710 pour les gaz explosifs ou le dioxyde de carbone (CO2)

Caractéristiques techniques de l’OLCT710 TP

• Détecteur gaz H2S semi-conducteur hautes performances - Gamme de mesure : 0-100 ppm en standard / 0-20 ppm, 0-50 ppm ou 0-200 ppm sur demande
• Garanties : 2 ans sur l'électronique et 5 ans sur le capteur
• Tension d'alimentation : 12 - 28 Vcc
• Signaux de sortie :
  - Sortie 4-20 mA : 3 fils
  - Sortie Modbus : 4 fils (2 paires)
• Affichage : alphanumérique à 4 caractères (mesure & paramétrage)
• Consommation électrique : < 2 watts typique
• Précision / Répétabilité : ± 10% de la lecture ou ± 2 ppm
• Temps de réponse : T50 <30s - T80 <60s
• Température d'utilisation : -40 ° C à + 75 ° C
• Plage d'humidité : 15-100% HR (sans condensation)
• Matériaux : Aluminium (version acier inoxydable en option)
• Dimensions (H x l x P) : 350 mm x 127 mm x 130 mm
• Poids : 3.36 kg (aluminium) - 7.44 kg (acier inoxydable)
• Indice de protection : IP66
• Homologations :
  - ATEX II 2G
  - Ex d IIB + H2 T4 Gb
  - Sécurité fonctionnelle : SIL2 selon IEC 61508
• Câblage : Presse-étoupe M20 x 1.5
