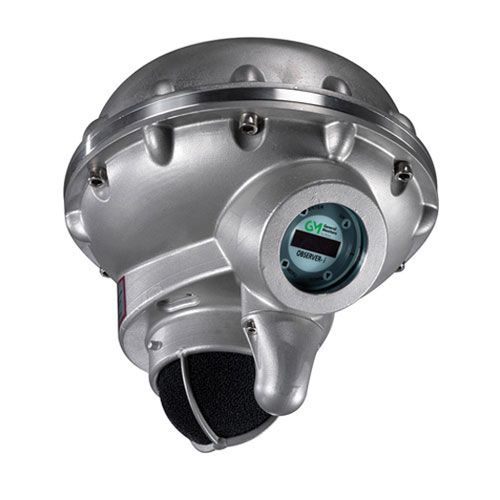

Détecteur de fuites de gaz à ultrasons Observer-i

Détecteur de fuites de gaz à ultrasons

Un algorithme innovant d’intelligence artificielle

Grâce à l'utilisation des nouveaux algorithmes du réseau de neurones artificiels (RNA), la plage de fréquences du détecteur OBSERVER-i peut être étendue à 12 kHz sans tenir compte du bruit de fond indésirable. En comparaison avec les versions précédentes des détecteurs de fuites de gaz à ultrasons, la plage de basses fréquences augmente considérablement le rayon de détection dans toutes les zones d'application tout en conservant l'immunité aux fausses alarmes.

La technologie RNA permet une installation sans séquences de réglage chronophages ainsi qu'une détection à distance sans pareil dans l'industrie, avec la suppression inédite des fausses alarmes. De plus, cette technologie garantit un rayon de couverture de détection des fuites de gaz homogène, à la fois dans des zones bruyantes et peu bruyantes.

Technologie de test acoustique automatique

L’OBSERVER-i intègre la fonction de test automatique Senssonic™ brevetée et éprouvée. Ce test automatique contrôle l'intégrité électrique de l'appareil ainsi que le microphone toutes les 15 minutes et garantit ainsi à tout moment la fonctionnalité du détecteur. Le microphone et son enveloppe protectrice au vent sont constamment sous surveillance en vue de garantir une sensibilité et un rayon de couverture optimal.

Le test automatique Senssonic™ est l'unique technologie sur le marché permettant de tester automatiquement le système de microphone et l'écran de protection du microphone. Ceci garantit la détection de la présence de saleté et d'autres contaminants présents sur l'écran de protection climatique du détecteur et susceptibles de réduire sa performance de détection.

Caractéristiques techniques du détecteur de fuites à ultrasons

Caractéristiques du système de détecteur Obersver-i

• Type de détecteur : Détecteur de fuites de gaz à ultrasons (acoustique)
• Méthode de rejet du bruit de fond : Réseau de Neurones Artificiels (RNA)
• Méthode de détection des fuites de gaz : Réseau de Neurones Artificiels (RNA)
• Fréquence de détection acoustique minimum (mode RNA) : 12 kHz
• Limite de détection minimum : 40 dB (u)
• Précision : ±3 dB
• Test automatique : Réalisé toutes les 15 minutes
• Exigence de pression minimum : 2 bars (29 psi)
• Rayon de couverture du détecteur (réf. Méthane)
  - Mode accentué (RNA) (à 0,1 kg/sec.) :
    Réglage FQHI (59 dB de niveau de sensibilité RNA) : 17 mètres (56ft.) par défaut
    Bruit de fond très élevé à moyen
    Réglage FQLO (54 dB de niveau de sensibilité RNA) : 28 mètres (92 ft.)
    Bruit de fond moyen à faible
  - Mode classique (à 0,1 kg/sec.) :
    Très élevé : 7 mètres pour 84 dB
    Élevé : 12 mètres pour 74 dB
    Moyen : 18 pour 64 dB
    Faible : 24 mètres pour 54 dB
• Temps de réponse : < 1 s (vitesse du son)
• Classification des homologations
  - ATEX/IECEx : Ex d ia IIB+H2 Gb T6, Ex tb IIIC T85°C Db (Ta = –40 °C à +60 °C)
  - CSA : Ex d ia IIB+H2 Gb T6, Ex tb IIIC T85°C Db
  - FM/CSA :
    Classe I, Div. 1, 2 Groupes B,C,D ;
    Classe II, Div. 1, 2 Groupes E,F,G ;
    Classe III, T5 (Ta = –40 °C à +60 °C)
• Homologations :
  - ATEX, CSA, FM, IECEx, CE
  - Agrément HART 6.0
  - FM certifié conforme à CEI 61508 (SIL 3)
• Accessoires :
  - Unité de calibrage et de test 1701
  - Outil de test au gaz SB100
• Pilotes de l'appareil : DDL, DTM disponibles à l'adresse MSAsafety.com
• Garantie : 2 ans

Caractéristiques électriques du détecteur à ultrasons Observer-i

• Alimentation :
  - 15–36 Vcc, 250 mA max.
  - 24 Vcc, 170 mA nominal
• Paramètres de relais (en option) : 8 A à 250 Vca
• Sortie de courant (puits ou source)
  - Indications d'état :
    0 mA : démarrage, pas d'alimentation
    1 mA : erreur d'impulsion acoustique
    3 mA : inhibition du détecteur
  - Mode classique :
    4–20 mA, 40–120 dB (u)
  - Mode RNA :
    4–12 mA, 40–120 dB (u)
    16 mA, avertissement
    20 mA, alarme
• CEM/RFI :
  - Directive CEM 2004/108/CE
  - EN 61000-6-2, EN 61000-6-4
• Communication numérique : HART, Modbus
• Propriétés requises pour les câbles : Longueur de câble max. entre Observer-i et la source d'alimentation à 24 Vcc (20 ohms) 2,08 mm2 (14 AWG) – 1809 m (5,928 ft)

Caractéristiques environnemental du détecteur de fuites Observer-i

• Plage de température de fonctionnement : –40°C à 60°C (–40°F à 140°F)
• Plage d'humidité de fonctionnement : 10 à 95 % HR, sans condensation

Caractéristiques mécaniques du détecteur de fuites à ultrasons Observer-i

• Boîtier : Acier inoxydable AISI 316L
• Dimensions : 203 x 203 x 201 mm (7,99 x 7,99 x 7,91'')
• Poids : 7,5 kg (16,6 lbs)
• Passages de câbles : M20 x 1,5 (adaptateur ¾“ NPT supplémentaire disponible)
• Orifices de montage : 2 x vis de montage – M8 x 19 max.
• Indice de protection : IP66 / type 4X
• Configuration standard : OBSERVER i-1-1-1-1-1-1
