Centrale de détection gaz MX43 (jusqu'à 32 détecteurs gaz)

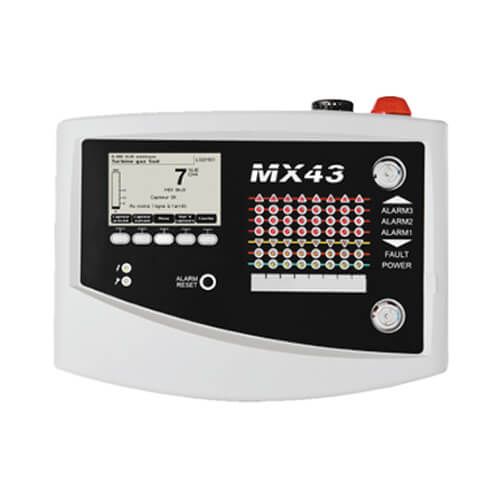

La centrale de détection gaz MX43

3 Versions MX43 disponibles

La centrale de détection gaz MX43 se décline en 3 versions pour répondre au plus grand nombre d’applications :

• MX43M-4 : Version murale 4 lignes permettant de raccorder 4 capteurs analogiques 4-20 mA ou jusqu’à 16 capteurs numériques répartis sur 4 lignes
• MX43M-8 : Version murale 8 lignes permettant de raccorder 8 capteurs analogiques 4-20 mA ou jusqu’à 32 capteurs numériques répartis sur 8 lignes
• MX43R-8 : Version rack 19''/4U 8 lignes permettant de raccorder 8 capteurs analogiques 4-20 mA ou jusqu’à 32 capteurs numériques répartis sur 8 lignes

De nombreux modules Entrées/Sorties

La centrale de détection gaz MX43 accepte différents modules d'Entrées/Sorties permettant d’accroître les capacités et la flexibilité du système.

• Module adressable de 8 entrées analogiques pouvant recevoir tous types de transmetteurs analogiques 4-20 mA
• Module adressable de 4 ou 8 relais (+ 2 entrées logiques) pouvant être déporté au plus près des asservissements.
• Module adressable de 16 entrées logiques pouvant recevoir toutes informations TOR (arrêt d’urgence, fin de course, alarme incendie).
• Module adressable de 4 sorties analogiques pour raccordement sur un enregistreur, un automate, une GTB, etc.

Les atouts de la centrale de détection gaz MX43

• Jusqu’à 32 détecteurs gaz numériques ou analogiques
• Grand écran LCD graphique et vues personnalisables
• 5 Niveaux d’alarme par voie de mesure (Al1, Al2, Al3, et moyenne)
• Historiques des 512 derniers événements (de série) et archivages
  des mesures et paramètres sur clé USB en option

Caractéristiques techniques de la centrale MX43

• Fonction : Centrale multivoie de mesure et d’alarme multivoies,
• Dimensions : 370 x 299 x 109 mm (coffret mural) 483 x 177 x 192,5 mm (rack 19” 4U) - Indice de protection IP55 (mural), IP31 (rack)
• Capacité :
  - Lignes numériques : 4 détecteurs par ligne, 8 lignes maxi., protocole RS485 propriétaire
  - Lignes analogiques : Entrées linéaires 4-20 mA, 8 lignes max.
• Alimentation : 100-240 Vac 50-60 Hz, consommation 500mA
• Afficheur : LCD graphique rétro éclairé, vues personnalisables par l’utilisateur, bargraphe avec indication des seuils d’alarmes
• Voyants d’états : 7 LED pour chacune des 2 lignes, 1 voyant de mise sous tension et 1 voyant défaut général
• Alarmes : 5 niveaux d’alarme par voie de mesure
• Relais internes : 5 relais contacts inverseurs libres de potentiels programmables + 1 relais de défaut (non configurable)
• Historiques :
  - En standard, 512 enregistrements par type d’événement.
  - Port USB en option pour archivages des mesures et des alarmes
• Sortie numérique : RS485 Protocole Modbus (option)
• Entrée et sortie de câble : 12 PE M16 pour câbles de 4 à 8 mm² & 6 PE M20 pour câbles de 6 à 12 mm²
• Certifications : CEM : Suivant EN50270
• Température d’utilisation : -20 à +50°C
